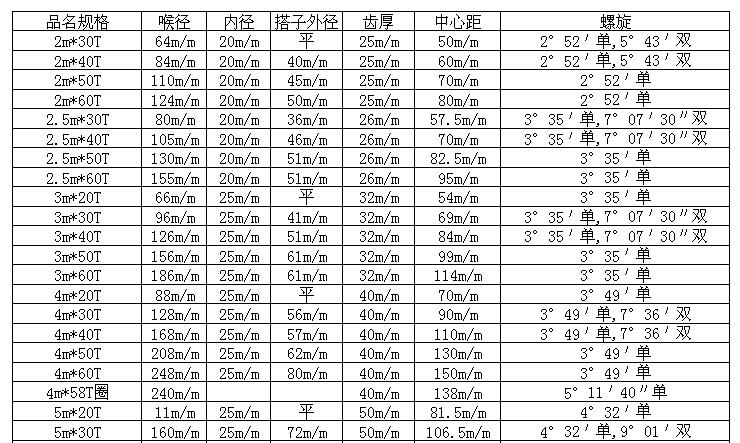

銅蝸輪示意圖、規格及型號尺寸對看表

作者： 發布于：2017-02-18 16:45:13 點擊量：

       銅蝸輪模數m、壓力角、蝸桿直徑系數q、導程角、蝸桿頭數、蝸輪齒數、齒頂高系數（取1）及頂隙系數（取0.2）。其中，模數m和壓力角是指蝸桿軸面的模數和壓力角，亦即蝸輪端面的模數和壓力角，且均為標準值；蝸桿直徑系數q為蝸桿分度圓直徑與其模數m的比值。一種由蝸桿與蝸輪嚙合所構成的蝸輪蝸桿傳動機構，在蝸桿的螺旋齒終端附近設有結合突起，在蝸輪的一部分上設有制動部，通過蝸桿與蝸輪的連動轉動，使此結合突起從軸向和平行方動機構，在蝸桿的螺旋齒終端附近設有結合突起，在蝸輪的一部分上設有制動部，通過蝸桿與蝸輪的連動轉動，使此結合突起從軸向和平行方向與制動部嚙合，可使此蝸桿停轉。也可將上述螺旋齒的終端構成這種結合突起，或將蝸輪6的一部分齒削除，在此部分上形成結合突起，這種結構可簡化設計并降低成本。
