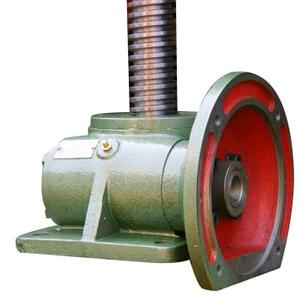

SWL蝸輪絲桿升降機1型和2型的區別

作者： 發布于：2016-01-28 14:03:56 點擊量：

    SWL蝸輪絲桿升降機分為1型和2型，分別是絲桿作軸向移動和絲桿旋轉，螺母作軸向移動。蝸輪升降機有普通速比P和慢速比M兩種，那它們的不同之處您了解嗎？它們的不同之處在于同一個規格的蝸輪絲桿升降機，普通速比P的要比慢速比M的傳動比數值小，蝸桿每轉行程要比慢速的長，另外普通速比的絲桿升降機 的總效率也要比慢速比的大。說白了就是普通速比P的升降速度更快一些，適合對升降速度比較快的親使用。下表就列出了兩者之間有區別的各項參數:

  型式,規格及表示方法
  結構型式   1型--絲桿作軸向移動
             2型--絲桿作旋轉運動,螺母作軸向移動
  裝配形式   A型--絲桿(螺母)向上移動
             B型--絲桿(螺母)向下移動

  絲桿頭部形式
      1型結構型式的絲桿頭部分為U1型(圓柱型),U2型(法蘭型),U3型(螺紋型),U4型(扁頭型)四各形式.
      2型結構型式的絲桿頭部分為U1型(圓柱型),U3型(螺紋型)二種型式.
   傳動比    普通速(P)  慢速比(M)
提升承載能力
      1  2.5  5  10  15  20  25  35 (*10KN)八種

    SWL蝸輪絲桿升降機同一型號的絲桿升降機 ，起升力相同的情況下，它們的起升速度和蝸桿轉速也是不同的。也就是說只要是和速比有關的，也有所區別。在選型是要留意絲桿外徑，SWL2.5是Tr30X6,SWL5是Tr40X7,SWL10是Tr58X12.具體的型號和參數可以對照選型表，詳情見網站瀏覽：http://www.zuyuys.com/wlsgsjj/ws251.html
