蝸輪蝸桿在傳動中優缺點

作者： 發布于：2017-10-18 15:18:07 點擊量：

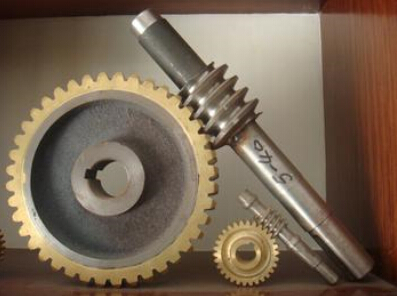

   諾廣機械在設計和使用中對于蝸輪減速機的傳動特點進行分析，蝸輪蝸桿傳動的兩軸是相互交叉垂直的；蝸桿可以看成為在圓柱體上沿著螺旋線繞有一個齒（單頭）或幾個齒（多頭）的螺旋，蝸輪就象個斜齒輪，但它的齒包著蝸桿。在嚙合時，蝸桿轉一轉，就帶動蝸輪轉過一個齒（單頭蝸桿）或幾個齒（多頭蝸桿），因此蝸輪蝸桿傳動的速比i=蝸桿的頭數Z1/蝸輪的齒數Z2。對于3頭以上的蝸桿加工也有相對成熟的技術保障。但對于優缺點也列出供你參考。
   優點：
1、蝸輪蝸桿傳動除了和齒輪同樣得到了廣泛應用外，它解決了齒輪的降速比不能太大的矛盾；
2、工作平穩，無噪音；
3、蝸輪可以得到精確的很小的轉動，因此蝸輪蝸桿傳動常用來作分度用；
4、能自鎖，當蝸桿螺旋線升角小于3-6度時，蝸輪蝸桿傳動能自鎖(即只能由蝸桿帶動蝸輪，蝸輪不能帶動蝸桿)。
   缺點：
1、效率較低，一般為0.5--0.7；當降速比很大時，效率甚至在0.5以下；
2、發熱大，所以工作時要求有良好的冷卻和潤滑條件；
3、在較高速度下傳遞動力時，蝸輪常用較貴的有色金屬(青銅)；
4、蝸輪比齒輪制造困難。
總之，在設計機器時，要根椐使用要求，權衡利弊，正確合理地選用傳動型式。
蝸輪蝸桿模數m、壓力角、蝸桿直徑系數q、導程角、蝸桿頭數、渦輪齒數、齒頂高系數（取1）及頂隙系數（取0.2）。其中，模數m和壓力角是指蝸桿軸面的模數和壓力角，亦即渦輪端面的模數和壓力角，且均為標準值；蝸桿直徑系數q為蝸桿分度圓直徑與其模數m的比值。
