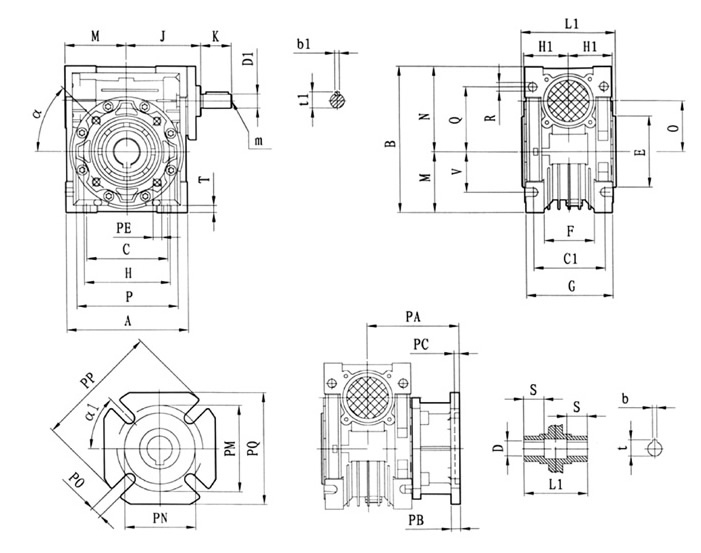

      NRV蝸輪蝸桿減速機外形尺寸圖（軸輸入型）

      作者： 發布于：2015-05-29 19:09:53 點擊量：



      型號 A B C C1 D(H7) D1(j6) E(H8) F G H H1 J K L1 M N O P
      030 80 97 54 44 14 9 55 32 56 65 29 51 20 63 40 57 30 75
      040 100 121.5 70 60 18(19) 11 60 43 71 75 36.5 60 23 78 50 71.5 40 87
      050 120 144 80 70 25(24) 14 70 49 85 85 43.5 74 30 92 60 84 50 100
      063 144 174 100 85 25(28) 19 80 67 103 95 53 90 40 112 72 102 63 110
      075 172 205 120 90 28(35) 24 95 72 112 115 57 105 50 120 86 119 75 140
      090 206 238 140 100 35(38) 24 110 74 130 130 67 125 50 140 103 135 90 160
      110 255 295 170 115 42 28 130 - 144 165 74 142 60 155 127.5 167.5 110 200
      130 293 335 200 120 45 30 180 - 155 215 81 162 80 170 146.5 187.5 130 250
      150 340 400 240 145 50 35 180 - 185 215 96 195 80 200 170 230 150 250



      型號 Q R S T V PE b b1 t t1 m α Kg.
      030 44 6.5 21 5.5 27 M6 × 11(n=4) 5 3 16.3 10.2 - 0o 1.2
      040 55 6.5 26 6.5 35 M6 × 8(n=4) 6 4 20.8(21.8) 12.5 - 45o 2.3
      050 64 8.5 30 7 40 M8 × 10(n=4) 8 5 28.3(27.3) 16.0 M6 45o 3.8
      063 80 8.5 36 8 50 M8 × 14(n=8) 8 6 28.3(31.3) 21.5 M6 45o 6.2
      075 93 11 40 10 60 M8 × 14(n=8) 8 8 31.3(38.3) 27.0 M8 45o 9
      090 102 13 45 11 70 M10 × 18(n=8) 10 8 38.3(41.3) 27.0 M8 45o 13
      110 125 14 50 14 85 M10 × 18(n=8) 12 8 45.3 31.0 M10 45o 42.5
      130 140 16 60 15 100 M12 × 21(n=8) 14 8 48.8 33.0 M10 45o 59
      150 180 18 72.5 18 120 M12 × 21(n=8) 14 10 53.8 38 M12 45o 87
