      PX雙軸行星減速機

      作者： 發布于：2015-05-30 0:06:54 點擊量：
      PX大扭矩行星減速機特點：
         方形外殼，法蘭連接，結構更緊湊，大跨距軸承設計，確保最大的抗扭剛性和輸出承載能力。
      PX行星減速機技術參數：
      型號   PX190 PX240 PX285 PX330 PX400 減速比 級
      額定輸出扭矩 Nm -- -- -- -- -- 3 1
      2086.7 3706.4 6398.5 10170.8 16091.8 4
      1550 3027.4 5336.3 8313.3 16091.8 5
      940.7 1836.5 3175.4 5043.4 7506.3 8
      - - 1800 - - - - - - 10
      -- -- -- - - - - 9 2
      -- -- -- - - - - 12
      -- -- -- - - - - 15
      2086.7 3706.4 6398.5 10170.8 16091.8 16
      2086.7 3706.4 6398.5 10170.8 16091.8 20
      1550 3027.3 5236.3 8313.3 12414.0 25
      2086.7 3706.4 6398.5 10170.8 16091.8 32
      1550 3027.3 5236.3 8313.3 12414.0 40
      940.7 1836.5 3175.4 5043.4 7506.3 64
      2086.7 -- -- -- -- 60 3
      2086.7 3706.4 6398.5 10170.8 16091.8 80
      2086.7 3706.4 6398.5 10170.8 16091.8 100
      1550 3027.3 5236.3 8313.3 12414.0 120/125
      2086.7 3706.3 6398.5 10170.8 16091.8 160
      1550 3027.3 5236.3 8313.3 12414 200
      2086.7 3706.4 6398.5 10170.8 16091.8 256
      1550 3027.3 5236.3 8313.3 12414.0 320
      940.7 1836.5 3175.4 5043.4 7506.3 512
      故障停止扭矩 Nm T2Not=2T2N



      型號   PX190 PX240 PX285 PX330 PX400 型號
      最大徑向力
      		 N 4200 6750 9550 9200 15800
      最大軸向力
      		 N 3400 6500 7800 8500 11500
      滿載效率
      		 % 96 1
      94 2
      90 3
      平均壽命
      		 h 20000
      重量
      		 Kg 34+5 59+12 87+26 115+30 195+55 1
      37+5 75.5+12 110+26 160+30 285+55 2
      42.5+4 80+9 128+12 190+26 330+30 3



      回程間隙   arcmin(分) PX190 PX240 PX285 PX330 PX400 級
      精密 <12 <10 <10 <10 <10 1
      標準 <12 <10 <10 <10 <10 1
      精密 <15 <18 <18 <18 <18 2
      標準 <15 <18 <18 <18 <18 2
      精密 <22 <22 <22 <22 <22 3
      標準 <22 <22 <22 <22 <22 3



          PX190 PX240 PX285 PX330 PX400
      抗扭鋼性 Nm/arcmin 66.7 123.3 213.3 339.0 536.4
      噪音 dB(A) 70 70 70 70 70
      最大輸入速度 min-1 6000 5000 5000 4500 3800
      額定輸入速度 min-1 2500 2000 2000 2000 2000

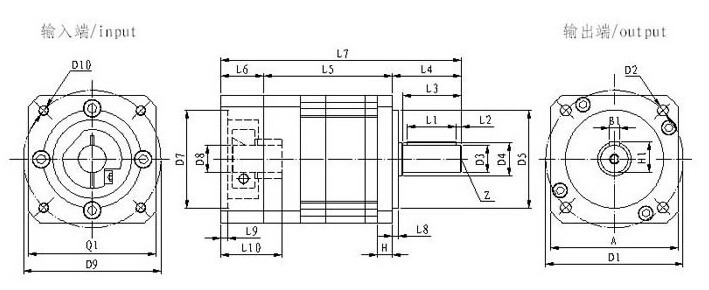

      PX行星減速機標準尺寸：
      　 產品型號 　 PX190 PX240 PX285 PX330 PX400
      　 級 　 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
      A 安裝法蘭邊長 □　 190 240 285 330 400
      D1 安裝孔分布圓 　 215 265 315 370 425
      D2 安裝螺孔 4× φ13.5 φ18 φ18 φ22 φ22
      D3 輸出軸徑 h6 50 65 70 80 90
      D4 輸出軸肩 　 60 75 85 90 100
      D5 定位凸臺直徑 h7 160 225 250 290 350
      D7　 定位圓直徑 H7　 114.3 114.3 114.3 180 114.3 114.3 230 180 180 250 230 230 300 250 250
      D8　 電機軸徑 F7　 35 35 35 42 35 35 55 42 42 60 55 55 80 60 60
      D9　 電機安裝孔分布圓 　 200 200 200 215 200 200 265 215 215 300 265 265 350 300 300
      D10　 安裝螺孔雀   M12*30 M12*30 M12*30 M12*30 M12*30 M12*30 M12*30 M12*30 M12*30 M16*40 M12*30 M12*30 M16*40 M16*40 M16*40
      Q1　 輸入法蘭 □　 176 176 176 240 176 176 285 240 240 330 285 285 400 330 330
      L1 鍵長 　 70 85 95 100 115
      L2 鍵到軸端距離 　 5 7.5 7.5 10 10
      L3 軸長(自定位圓)   80 100 110 120 135
      L4 軸長(自端面)   90 113 123 133 150
      L5 軀體長   186 234 270.5 185.5 255.5 303.5 211 277 350 241 333 427 287 393 498
      L6 法蘭厚度   57 57 57 78 57 57 100 78 78 130 100 100 160 130 130
      L7 減速機總長   333 381 417.5 316.5 425.5 473.5 434 478 548 504 566 660 597 673 778
      L8 定位凸臺厚度 　 8 8 8 8 10
      L9 電機定位深度 　 4 4 4 6.5 6.5 6.5 6.5 6.5 6.5 8 6.5 6.5 8 8 8
      L10 電機軸長 　 80 80 80 85 80 80 110 85 85 140 110 110 170 110 110
      B1 鍵寬 　 14 18 20 22 25
      H1 鍵高 　 53.5 69 74.5 85 95
      Z 定位孔 　 M12×26 M12×26 M16×30 M16×30 M16×30
      H 定位法蘭厚度 　 26 25 25 25 35
      B2 輸入鍵槽高 js9　 -- -- -- 12 -- -- 16 12 12 18 16 16 22 18 18
      H2 輸入鍵槽寬 　 -- -- -- 45.3 -- -- 59.3 45.3 45.3 64.4 59.3 59.3 85.4 64.4 64.4
      角標<1>在輸出轉速100rpm時,作用于輸出中心位置之容許徑向力和軸向力
      L6=適配器長度,電機不同,L10的尺寸會有所變化,適配器將不同
      有標<2>i=10時,L7=304.
