F平行軸斜齒輪減速機性能特性和選項型方法

作者： 發布于：2015-05-29 22:12:21 點擊量：

性能特性

R系列斜齒輪硬齒面減速機、K系列螺旋錐齒輪減速機、F系列平行軸斜齒輪減速機、S系列斜齒輪-蝸輪減速機，Z系列螺旋錐齒輪

減速機，具有體積小，傳遞扭矩大的特點。

在模塊組合體系基礎上設計制造，有極多的電機組合、安裝形式和結構方案，傳動比分級細密，滿足不同的使用工況，實現機電一體化。

R、K、F、S四大系列減速機采用單元結構模塊化設計原理，大量減少了零部件種類和庫存量，也大大的縮短了交貨周期。

傳動效率高、耗能低、性能優越。

帶筋的高剛性鑄鐵箱體；硬齒面齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，磨齒精加工，傳動平穩、噪聲低、承載能力大，溫升低、壽命長。

選型方法

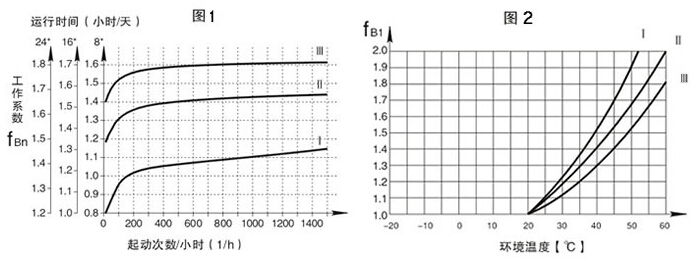

在按選型參數表選擇機型號前，須先根據(圖1)了解承載特性和工作情況。

R、K、F、S系列選型：根據每天的工作時間，每小時起動次數按(圖1)確定合適的工作系數fB使選型表中的使用系數fB>工作系數fBn，否則機器無法保持正常的工作壽命。

S系列選型：總工作系數f∑取決于每天工作時間，每小時起動次數的工作系數fBn(圖1)和環境溫度變化的工作系數fB1(圖2)，其關系為f∑ =fBn × fB1使選型表中的使用系數fB>f∑。

根據選擇的機型號、負載轉矩、傳動比、輸出轉速確定所需的電機規格。

K系列和T系列螺旋錐齒輪減速機如果只承受單向載荷則最好注明旋轉方向(從輸出端方向看)，這樣有利于改善螺旋錐齒輪的受力狀況。

我公司可承接特殊規格產品的訂貨，并可為客戶提供專用設計服務。
